  在戶外施工工地，使用了大量的配電箱給現場的機電設備及電動工具提供電源，由于環境惡劣配電箱存在著漏電隱患，嚴重威脅施工人員及設備的用電安全。銥電測控研發的配電箱在線監測終端，用于在線監測記錄配電箱各種用電參數及施工單位管理員等信息，確保工地用電安全。

產品功能

1. 在線監測供電系統中配電箱接地回路電阻，判斷接地回路是否良好。

2. 在線監測配電箱外殼的對地電壓，判斷配電箱是否帶電。

3. 在線監測配電箱供電線路的漏電流，判斷漏電故障。

4. 在線監測配電箱內環境溫度。

5. 通過4G上傳漏電流、電壓、接地回路電阻、環境溫度等數據。

6. 通過485上傳漏電流、電壓、接地回路電阻、環境溫度等數據。

7. 通過藍牙APP可在移動終端查看監測數據及施工單位信息，并可設置施工單位信息。

8. 具有wifi通信功能，可通過wifi設置施工單位信息。

9. 通過GPS/北斗進行設備定位，并將經緯度信息發送到后臺、APP。

產品組成

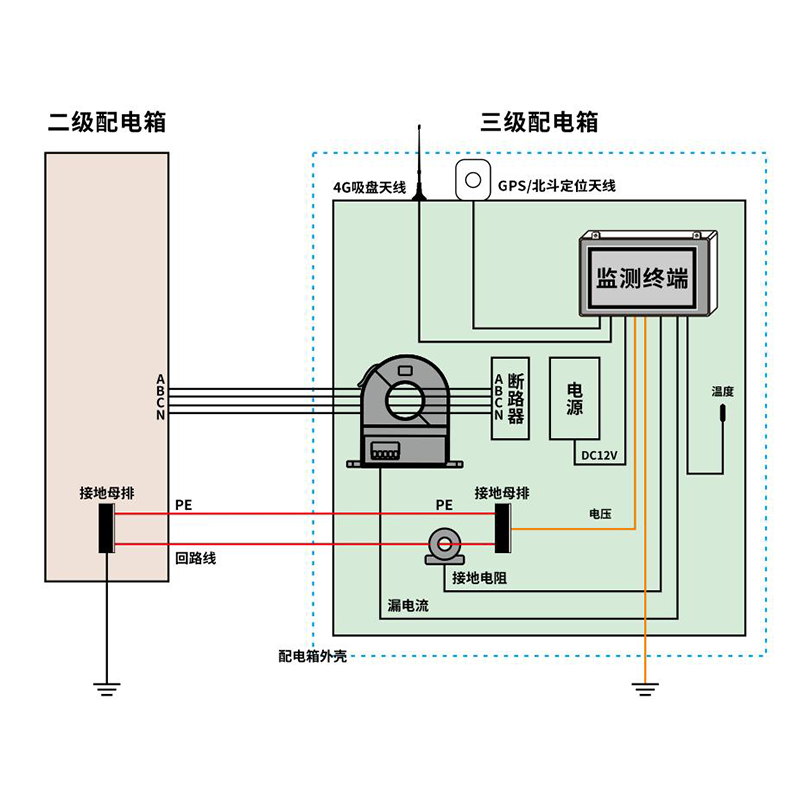

    產品由接地電阻傳感器、漏電流互感器、溫度傳感器、監測終端、天線等組成。

測量原理

1、 接地電阻測量原理及應用

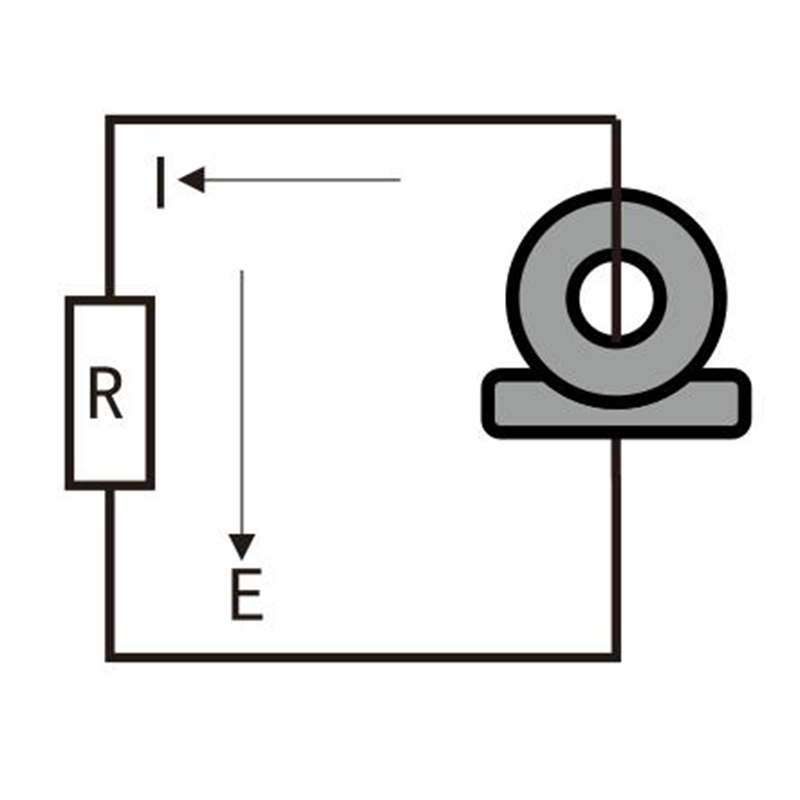

原理：接地電阻在線檢測儀測量接地電阻的基本原理是測量回路電阻。傳感器先給被測接地回路一個激勵脈沖信號，在被測回路上感應一個脈沖電勢E，在電勢E的作用下將在被測回路產生電流I。傳感器對E及I進行測量，并通過公式：R=E/I即可得到被測回路電阻。

應用：通過測量PE線與回路線的金屬回路阻值，可以判斷接地回路是否良好，從而判斷三級配電箱的PE線是否接地良好。

2、 漏電流測量原理及應用

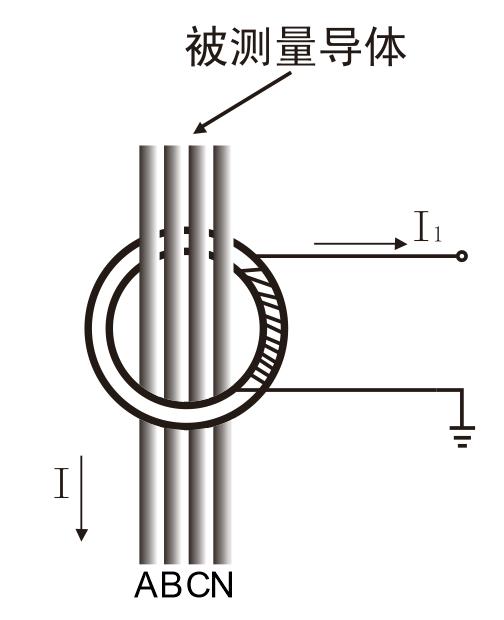

原理：被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。I=n*I1（其中：n為副邊與原邊線圈的變流比）。

    應用：通過互感器測量被測線路的三相四線電流矢量和，經過采樣放大后進行采集計算出相應的漏電流大小，從而判斷線路是否漏電。

3、 電壓測量原理及應用

原理：小電壓可直接通過模/數(A/D)轉換原理直接采集，大電壓時，可利用分壓原理，將大電壓轉化為小電壓，然后通過模/數(A/D)轉換原理，將被測的模擬量電壓轉換成相應的數字量。

應用：通過一端接接地，一端接PE線，可實現測量PE線的對地電壓大小，也就是配電箱外殼的對地電壓大小。從而判斷PE線及配電箱外殼是否帶電。
